Бассейн из полипропилена с перепадом глубины и римской лестницей

На ограниченном пространстве построили бассейн, укомплектованный максимально возможным количеством оборудования:


Бассейн был запланирован с двумя уровнями воды и плавным переходом.

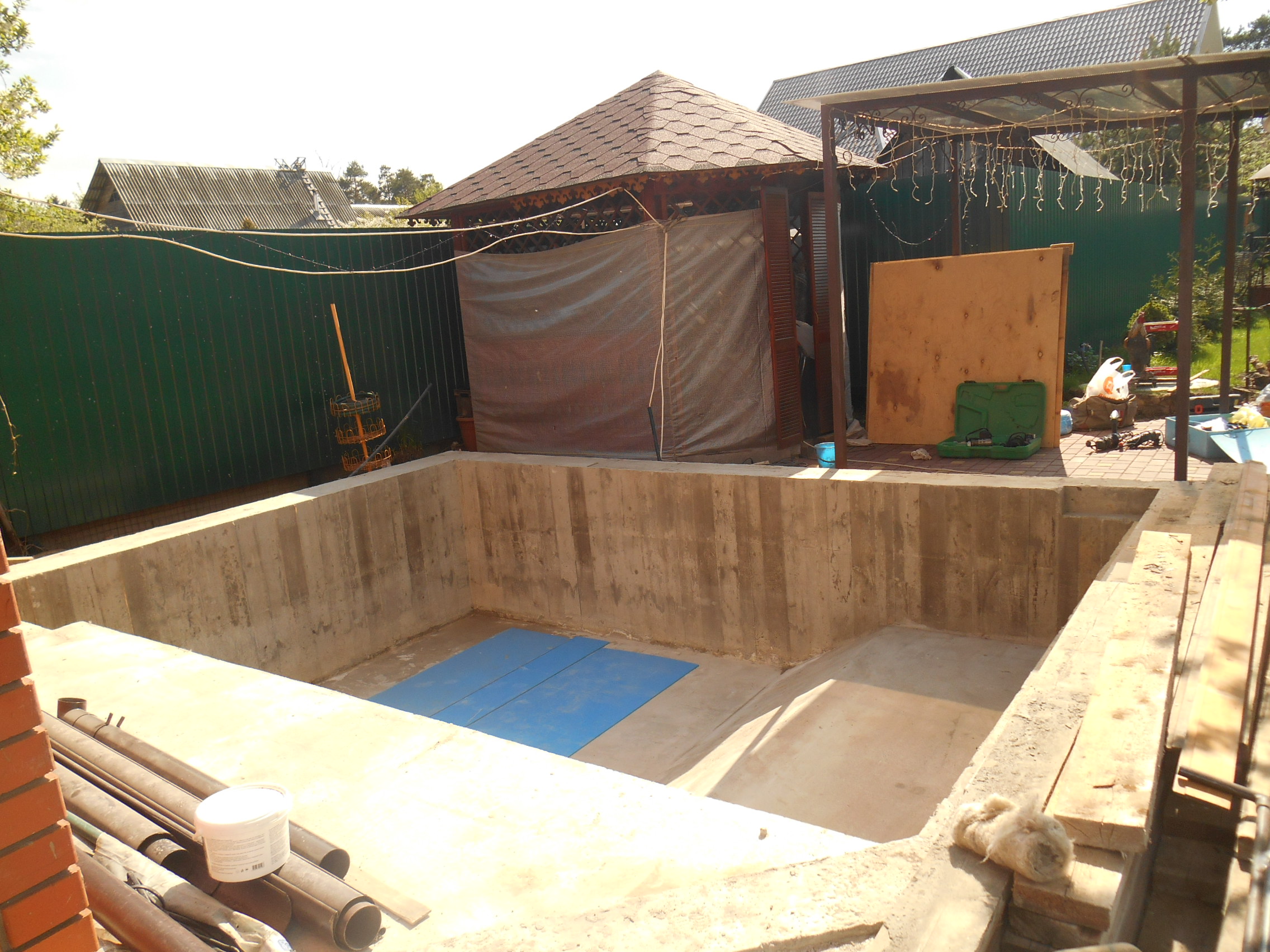

Площадка под будущий бассейн:


Этап сварки чаши.

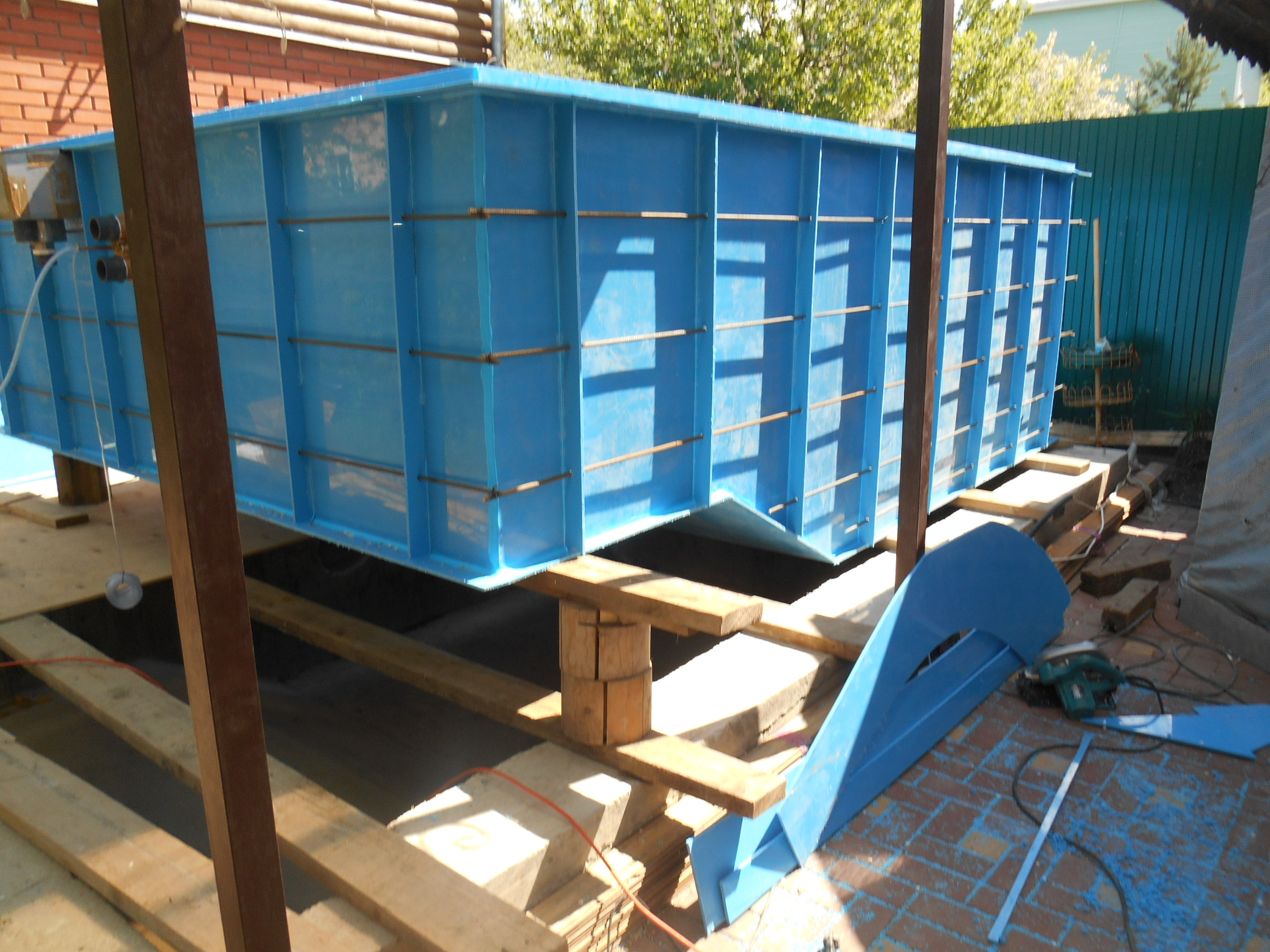

Обвязка арматурой. Чаша готова к установке на площадку.


Этап установки закладного оборудования - подсветка, противоток, водопад, гидромассажные форсунки в трех разных зонах на разных высотах.




Римская лестнца и мелкая зона для детей. Рядом с лестницей установлены противоток и скиммер.
Прожектор светодиодный с 16-ю режимами подсветки.


Подготовка к бетонированию:

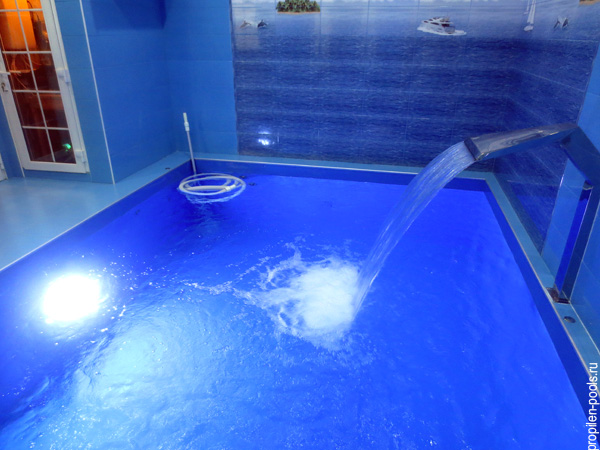

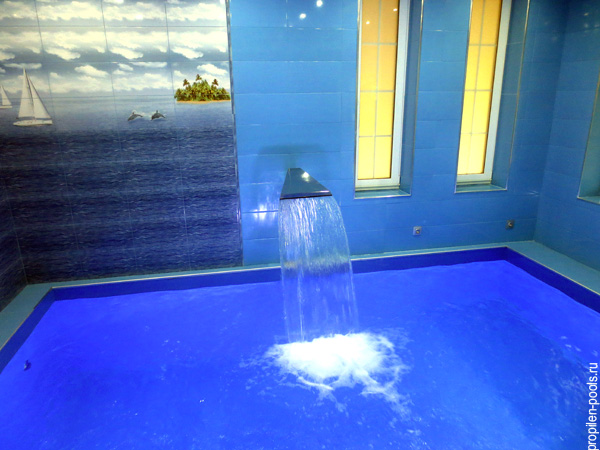

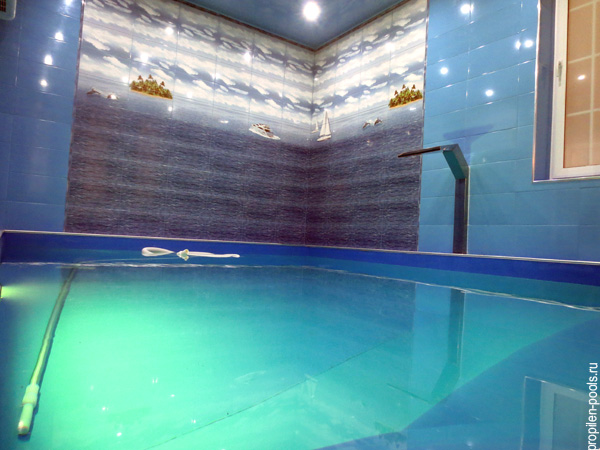

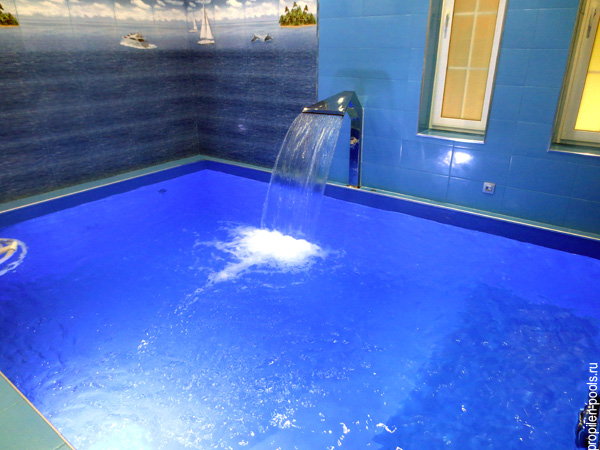

Долгожданный запуск:

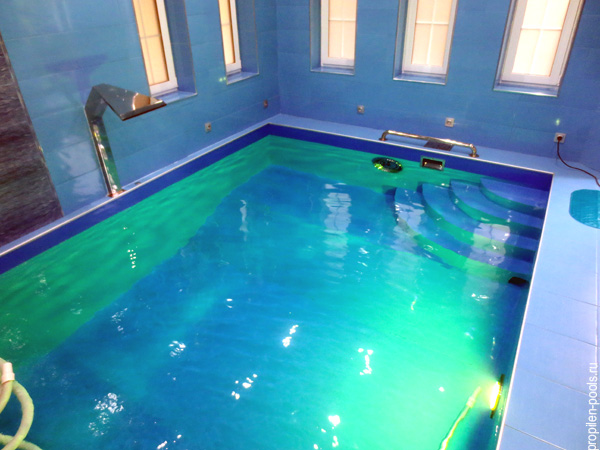

Зона для спуска в бассейн:

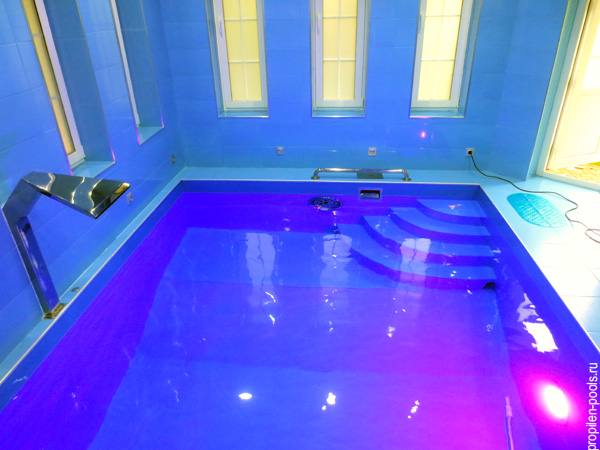

Светодиодный прожектор со сменой цветов:

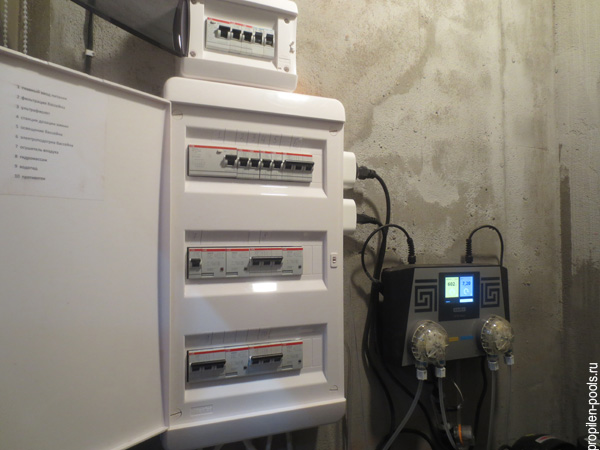

Технический закуток, метр на метр




Большой бассейн из полипропилена, 10х6, в Переславле

Первоначально планировался бетонный бассейн, была уже отлита бетонная чаша оригинальной формы. Из-за несоблюдения технологии строительства бетонного бассейна впоследствии было принято решение вставить готовый герметичный контур из полипропилена.

Размеры бассейна - 10х6 метров, глубина 1,7 м.

Сама емкость из полипропилена сваривается непосредственно над бетонной чаше, чтобы потом поместить внутрь.
Выстилается площадка для сварочных работ:
DSCN0860

Привезли заготовки:
DSCN0858

Выкраиваются заготовки из полипропилена
DSCN0865

DSCN0868

Стыкуется борт по периметру:

DSCN0870

Подгоняем нужную форму
DSCN0878

Привариваем ребра жесткости:
DSCN0879

DSCN0884

Чаша готова, в ребра жесткости монтируем арматуру:
DSCN0894

Сюрреализм какой-то:
DSCN0888

При помощи манипулятора поставили чашу на место, вес с арматурой под 700 кг.
IMG_0052

После этого установили скиммеры для забора воды, возвратные форсунки и прожектора; бассейн готов к бетонированию:
IMG_0106

Для сохранения формы при проведении бетонных работ внутри чаши ставятся распорки:
IMG_0114

После бетонирования нужно обязательно налисть воды:
DSCN0488

DSCN0491

Борт бассейна отделали камнем:
IMG_0177

IMG_0179

IMG_0173

IMG_0180

IMG_0175

IMG_0184

IMG_0181

IMG_0182

Бассейн из полипропилена 7х4, г. Чехов

Этапы строительства бассейна из полипропилена:

Копка котлована:
DSCN0424

Укладывается геотекстиль, по нему засыпается слой песка и слой щебня:
DSCN0425

Вяжется арматура для основания бассейна:
DSCN0430

Заливается бетонная плита:
DSCN0442

По плите укладывается утеплитель:
DSCN0446

Расстилается и размечается днище из полипропилена:
DSCN0450

Размечается борт бассейна:
IMG_1857

Борт и днище стыкуются вместе:
DSCN0452

Привариваются ребра жесткости:
IMG_1902

После монтажа закладного оборудования стенки чаши заливаются бетоном, промежуток засыпается песком:
DSCN0524

На зиму бассейн консервировался:
IMG_2864

По весне продолжились работы - была построена будка, в котором разместили фильтровальное оборудование:
20150610_124540

Бассейн почистили и залили чистую воду:
IMG_2939

Под конец ставится лесенка и ролик с покрывалом
20150623_190708

Вот такая довольно несложная технология.

Маленькая, аккуратная купель из полипропилена в бане, г. Пушкино

Некоторые заказчики при строительстве дома или бани также отливают из бетона некую емкость. Наверное, это удобно при заливке фундамента. Но строительство бассейна из полипропилена предполагает несколько другую последовательность работ:
IMG_1813

Чаша из полипропилена имеет по внешней стороне ребра жесткости, благодаря которым чаша принимает нужную форму. Поэтому размеры бассейна приходится уменьшать, чтобы вписать чашу в бетонный кесон. Сама чаша сваривается наверху:
IMG_1817

В ребра жесткости устанавливается арматура, монтируется закладное оборудование - скиммер для забора воды, выходная форсунка, а также донный слив (на фото: от него отходит гибкая труба пвх неприличного вида):
DSCN0393

Вся эта конструкция ручным способом опускается в бетонную нишу:
DSCN0396

DSCN0398

Промежуток между бетонной стенкой в дальнейшем заливается раствором, и мы имеем отличную бетонную купель с отделкой из полипропилена.
DSCN0401

Таким образом, стенка бассейна отливается бетоном уже после установки чаши и монтажа закладного оборудования.

Идёт отделка:
IMG_2178

IMG_2179

Вот такая довольно несложная технология.

Бассейн из полипропилена 2х3, Пушкино

Под купель в бане был отведен отдельный эркер. Первоначально планировалась бетонная купель:
DSCN0371

При строительстве бетонной купели были допущены некоторые ошибки, вследствие чего бетонная чаша имела течь. В итоге, клиент решил заказать у нас полипропиленовую вставку:
DSCN0372

Задачей было максимально сохранить прежние размеры, при этом чтобы чаша была максимально аккуратной. Сама чашка сваривалась непосредственно над бетонной нишей:
DSCN0373

Готовую чашку из полипропилена с ребрами жесткости и арматурой спустили в предполагашийся ранее бетонный бассейн:
DSCN0380

В дальнейшем оставшийся промежуток между чашей и бетонной стеной будет проливаться бетоном. Бетон будет держать пропиленовую чашу за арматуру, которая устанавливается между ребрами жесткости (см. фото ниже):
DSCN0375

Здесь можно разглядеть защитную пленку на листах полипропилена. Она не снимается до первоначального запуска бассейна.
DSCN0376

Кстати, все швы выполнены снаружи, - в той части, которая будет заливаться бетоном. С лицевой стороны, товарищи купающиеся будут видеть только аккуратные угловые повороты листа полипропилена.

Для желающих посмотреть ближе в нашем офиссе имеется образец сегмента бассейна.

Вот такая довольно простая технология.

Бассейн из полипропилена 6х4, Пятницкое шоссе

Сварили глубокий бассейн 6х4х2:
091120131659

091120131661

091120131663

091120131664

Смонтировали закладное оборудование:
131120131671

Подготовили чашу к бетонированию:
161120131673

Забетонировали, сняли опалубку:
271120131674

271120131675

Смонтировали оборудование в техюпомещении бассейна - в полу рядом с бассейном:
IMG_1582

Проиежуточные этапы строительства помещения с бассейном:
DSCN0531

IMG_1910

Бассейн готов:
IMG_2894

IMG_2898

IMG_2900

IMG_2905

IMG_2891

IMG_2892

Бассейн из полипропилена на даче, 3,5х2,5, Медвежьи Озера

Построили на участке бассейн. Работы с нуля и под ключ.

IMAG0160

Окопали котлован, залили плиту в два слоя:
21072012396

Первый слой гидроизолируем:
IMAG0088

IMAG0091

Далее второй слой с выводом арматуры под железобетонный каркас:
IMAG0092

Сварили чашу и залили стенки бетоном:
28072012445

08082012486

Стенки также покрыли слоем гидроизоляции:
10082012500

10082012501

10082012502


Узел водоподготовки: немецкая бочка, станция дозации и теплообменник
13082012521

Закладные детали - из нержавеющей стали:
13082012523

13082012524

13082012525

С водой:
IMAG0158

Бассейн из полипропилена, Беседы, 10х4, по индивидуальному проекту

Есть такой композитный бассейн модели Мичиган.

Нашему заказчику понравилась его форма, но для него он оказался мелковат. Поэтому он попросил нас сварить такой же бассейн, но глубиной почти два метра.

Площадка под будущий бассейн с великолепным видом на Москву:


Ищем форму:


Соединяем борта:


Привариваем полочки для сидения. Можно сидеть в воде и наслаждаться видом на Москву.


Приварили лестницу:

Полочка для сидения:

Композитный бассейн 7х3 Солнечногорск, модель Элегант



Очень продуманная модель. На лестнице можно сидеть, а вода из форсунок будет ласкать вашу спину.


Два скиммера:


Два фонаря:


Также рядом с бассейном сварили технологическую емкость для размещения оборудования водоподготовки. В ней будет располагаться фильтровальная установка, автоматическая станция дозации и теплообменник.

Такая емкость разрешает все проблемы по размещению оборудования. Не занимает места ни в доме, ни на участке, поскольку устанавливается под землей.


Вот так эта чаша привозится к вам на участок:


А вот так опускается:


Подробнее об этой модели на нашем сайте
http://www.belorussia-pools.ru/elegant/

Бассейн перед домом, Калужское шоссе, 8х4 с римской лестницей

www.propilen-pools.ru

Сделали бассейн с римской лестницей.


Здесь все как обычно. Просто сварить чашу.

Единственное развлечение - приварить римскую лестницу. На мой взгляд - очень человеческая и удобная штука. Металлические лестницы и поручни - это для акробатов.


На производстве - бесшовная нанотехнология. Сварили стенку и дно бассейна и привезли на объект.


Угадайте, где дно, а где стенка. Материал тяжелый, заказываем кран.


Сварить чашу быстро.


Хотя ребята работали до ночи

Врезаем фонарики.

Раз - первый.

Раз - второй.

Строители торопят, уже поставили опалубку, а мы только начали лесенку.


Вставили скиммера.


Лесенка выглядит пока не в лучшим образом. Но эта видимость обманчива. Когда бассейн будет облицован и помыт, и будет залита чистая, прозрачная вода - над коттеджным поселком будут разносится крики восторга. Бассейн таки потрясающий.


Вот он - красавец бассейн.


Сдан
